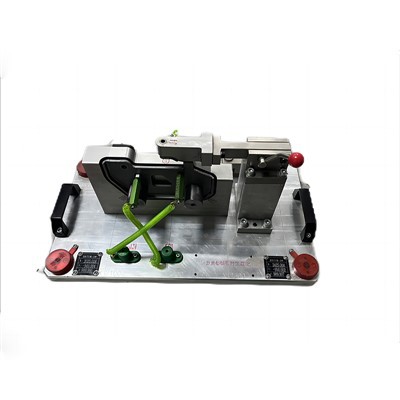

Automaattinen tarkistuslaite

Tuotenumero:HTCK-003
Tuotteen koko: 101 * 46 * 40 mm
Materiaali: alumiini, messinki, pronssi, kupari, karkaistu metalli, ruostumaton teräs, teräslejeeringit

Lähetä kysely

Tuotteen esittely

Tuotteen tiedot

tuotteen nimi	Automaattinen tarkistuslaite
Tuote nro.	HTCK-003
Tuotteen koko	101 * 46 * 40mm
Materiaali	Alumiini, messinki, pronssi, kupari, karkaistu metalli, ruostumaton teräs, teräslejeeringit
Tarkkuus	0.005-0.1 mm tai pyynnöstäsi
Väri	Anodisoituja, alumiinivärejä, mustia tai yksittäisiä osia voidaan räätälöidä asiakkaan pyynnöstä
Pintakäsittely	Hiekkapuhallus, lämpökäsittely, hiekkapuhallus, lämpökäsittely jne
Työstölaitteet	CNC, hionta, EDM, jyrsinkone, 3DCMM,
Logo menetelmä	Laserkaiverrus, CNC-kaiverrus
Käyttö	Autoosien tarkastuskiinnikkeet, ilmailun osien tarkastuskiinnikkeet, teollisuuden osien tarkastuskiinnikkeet
Pakkaus	Puinen laatikko tai pyynnöstäsi
Testauslaitos	Kolmen koordinaatin mittauskone, mikrometri, jarrusatulat
läpimenoaika	15-20 päivää rakenteen hyväksymisen jälkeen
Vakio	ISO9001, vientistandardi

Tarkastuskiinnikkeen määritelmä

Automaattitarkistusteline on yksinkertainen työkalu, jota teollisuustuotantoyritykset käyttävät tuotteiden eri mittojen (esim. aukon, tilamittojen jne.) ohjaamiseen, tuotannon tehokkuuden ja hallinnan laadun parantamiseen, ja se soveltuu massatuotteisiin, kuten autoteollisuuteen. osia ammattimaisten mittaustyökalujen, kuten tasaisten tulppamittarien, kierretulppamittarien ja OD-mittareiden, korvaamiseen.

Checking Fixturen käytön edut

Automaattisten tarkistuslaitteiden toimittaminen lisäarvopalveluna voi olla erittäin hyödyllistä, erityisesti aloilla, joilla tarkkuus ja laadunvalvonta ovat ratkaisevan tärkeitä, kuten valmistus- ja autoteollisuudessa. HT Tool&Die voi tarjota leimaussuulakkeiden lisäksi myös tarkistuskiinnityksiä; Tässä on joitain kohtia, joissa tarkastuskiinnikkeiden toimittaminen voi lisätä arvoa asiakkaillemme:

Laatuvakuutus: HT:n automaattisilla tarkastuslaitteilla on tiukat laadunvalvontastandardit, joita on noudatettava jokaisessa tuotantoprosessissa, meillä on ISO9001-järjestelmä, joka voi varmistaa, että tarkistusvarusteemme täyttää asiakkaan vaatimukset.

Ajan säästö:Meillä on pätevä projektinhallinta ja tuotannon hallinta, joten jokainen tuotantoprosessimme on valvottu ja saatu päätökseen ajoissa. Tämä voi lisätä läpimenoajan tehokkuutta huomattavasti.

Kustannustehokkuus: Minimoimalla manuaalisen tarkastuksen ja uudelleenkäsittelyn tarpeen HT-tarkistuskiinnikkeet voivat auttaa alentamaan asiakkaidemme kokonaistuotantokustannuksia. Ylin johtomme seurasi myös materiaalin osto- ja tuotantoprosesseja kustannusten hallitsemiseksi. Tämä parantaa kustannuskilpailukykyämme.

Auto Checking -valaisimen pohjamateriaali

HT-tarkistuskiinnitys käyttää standardinmukaista ja korkealaatuista pohjamateriaalia jokaisessa tarkastuskiinnittimessämme, jotta tarkastuskalusteiden käyttöikä säilyy.

Alumiinipohjat, jotka ovat yli 18" x 18" vaativat hitsatun alumiinipohjan, jossa on 4 kulmapehmustetta

Minimi, vakauden vuoksi. Jalustan korkeus saa olla enintään 6" ja vähintään 4" korkea,

ja se on normalisoitava ennen käyttöä. Ylimääräisiä tukityynyjä voidaan tarvita pidemmillä alustalla.

Kiinnityskiinnikkeet: Rakenneteräsputkia (hitsattu ja jännitysvapaa) tulee käyttää

pitävä kiinnitysrakenne. Päärakenteen vahvistamiseksi on oltava kulmakivet tai poikkiputket

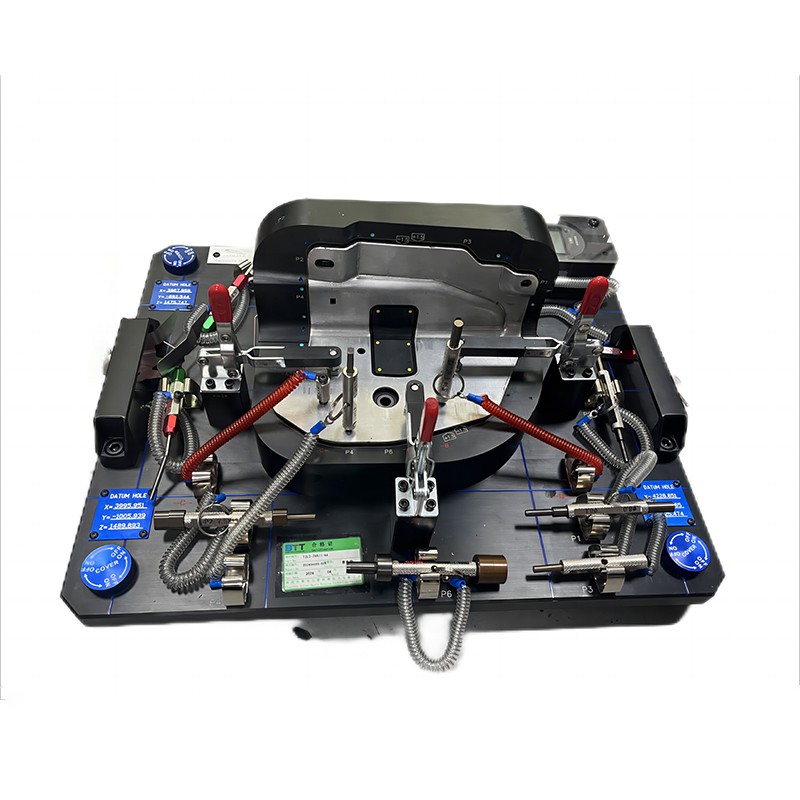

Kiinnikkeiden ja mittarien tarkastus

Tässä ovat kalusteiden automaattisen tarkistuksen menettelyt:

Silmämääräinen tarkastus osien terävien reunojen, halkeamien ja purseiden tarkistamiseksi.
Käytä GO- ja NOGO-nastoja reikien koon tarkistamiseen.
Tee osista hyvä koskettaa peruspinnoilla ja magneetilla
Osaa säätämällä pidä se hyvin kosketuksissa verkkojen kanssa ja kiinnitä se X/Y1/Z1:llä ja Y2/Z2:lla.
Sulje puristin Z1,Z2,Z3.
Tarkista reiän sijainti P1-nastojen avulla.
Käytä rakotinta ja trimmausmittaria trimmauksen ja pinnan tarkistamiseen väripisteinä.
Tunnista visuaalisesti materiaalin reuna, se on +/-1.5 rivin sisällä ja päinvastoin.
Tulosten kirjaaminen tarkastuslomakkeeseen.
Osan irrotus ja irrotus.

Huomautus:Tarkastuslaitteen/mittareiden on oltava pölyttömässä ympäristössä, jossa on vakaa lämpötila ja kosteus, kun niitä käytetään tuotteen tutkimiseen.

Työpajamme laitteet

Meillä on oma tuotantoprosessi, jonka laatua on helppo hallita ja säästää kustannuksia.

Sertifiointi

UKK

K: Keitä me olemme?

V: HT tool&die perustettiin vuonna 2016, ja se sijaitsee Guangdongissa Kiinassa, 90 % leimausmuotteista ja tarkastuskiinnittimistä viedään merentakaisille markkinoille ja 10 % tuotteista kotimarkkinoille. Tehtaallamme on yhteensä 85 henkilöä.

K: Kuinka voimme taata laadun?

V: Tiukka laadunvalvonta koko tuotantoprosessin ajan, aina esituotantonäyte ennen massatuotantoa; Aina lopullinen tarkastus ennen lähetystä;

K: Mitä voit ostaa meiltä?

V: Metallileimaus, valumuotti, metalliosat, tarkastuskiinnikkeet / jigit

K: Miksi sinun pitäisi ostaa meiltä, ei muilta toimittajilta?

V: HT Tool and Die Co., Ltd. on perustettu vuonna 2016, olemme kotimainen yritys, joka on ammattimainen kodinkoneiden ja autojen työkalujen ja muottien valmistuksessa ja suunnittelussa. meillä on ammattitaitoinen ja ammattitaitoinen tiimi, jossa on yli 100 avainhenkilöä
